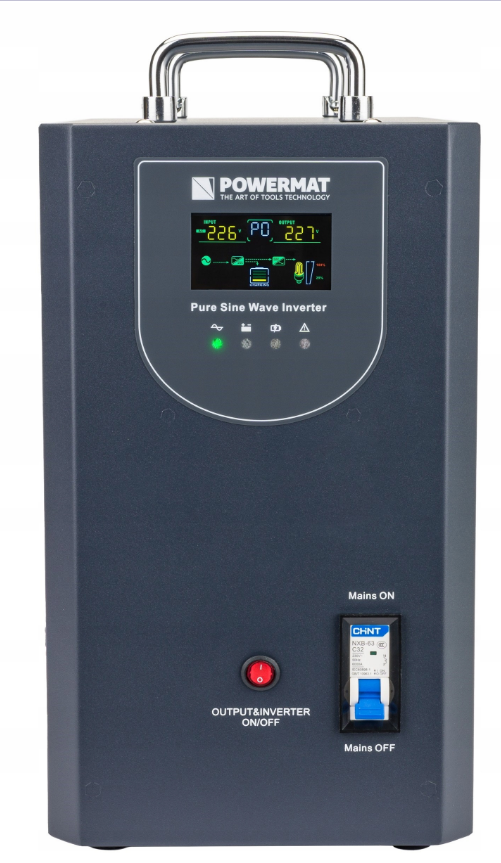

ИБП Powermat 5000ВА 4000Вт (Польша)
POWERMAT PM-UPS-5000MP UPS
5000ВА / 4000ВТ | 48В | ЖК-ДИСПЛЕЙ | ЧИСТАЯ СИНУСОИДА
Блок аварийного питания PM-UPS-5000MP компании POWERMAT представляет собой линейно-интерактивный источник питания с эффективной мощностью 4000 Вт и кажущейся мощностью 5000 ВА.
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
ИБП (источник бесперебойного питания) - это устройство, обеспечивающее бесперебойное питание других электронных устройств даже в случае отключения сетевого питания. При наличии питания в сетевой розетке ИБП автоматически заряжает подключенную батарею. Кроме того, источник питания имеет ряд защит от перегрузки, перегрева, повышенного и пониженного входного напряжения, перезарядки и разрядки аккумулятора, короткого замыкания, обеспечивая максимальную защиту подключенного оборудования.
В одном устройстве объединены функции DC/AC-преобразователя, источника бесперебойного питания (ИБП) и автоматического зарядного устройства.
В случае отключения электроэнергии ИБП немедленно подает питание на подключенные к нему устройства, обеспечивая безопасное выключение оборудования и сохранность важных данных. Внезапное отключение питания может привести к потере информации и повреждению электронного оборудования.
ИБП фирмы POWERMAT - это устройство, которое прекрасно решает эту проблему. Он позволяет подключать внешнюю батарею/аккумуляторный блок (параллельно) с напряжением 48 В, имеет две выходные розетки с напряжением 230 В и позволяет поддерживать работу двух устройств одновременно.
Тороидальный трансформатор, используемый в инверторе, обеспечивает высокий КПД и низкий ток холостого хода. Устройство гораздо более энергоэффективно, чем старые конструкции, использующие трансформаторы с электронным сердечником.
Высокоскоростной 32-разрядный микропроцессор обеспечивает точность и безотказность работы.
Инвертор выдает на выходе чистое синусоидальное напряжение, что позволяет работать практически с любым типом нагрузки.
Высокий ток заряда аккумулятора (точные значения приведены в таблице технических характеристик).
Интеллектуальное управление вентилятором охлаждения, зависящее от фактической температуры блока и состояния нагрузки инвертора.
Встроенный AVR-стабилизатор сетевого напряжения.
Адаптирован для работы с необслуживаемыми батареями AGM VRLA или GEL.
Кроме того, встроенный ЖК-дисплей предоставляет наглядную информацию о текущем режиме работы источника питания. Производитель также подготовил понятную инструкцию на польском языке, что существенно облегчает использование устройства.
ПРИМЕР ПРИМЕНЕНИЯ
Источник бесперебойного питания (ИБП) PM-UPS-5000MP, предлагаемый компанией Powermat, обеспечивает бесперебойное питание и защиту многих устройств, таких как:
Компьютеры
Системы сигнализации
Рабочие станции
Серверы
Телекоммуникационное и фискальное оборудование
Потребительская электроника
Печи, насосы и контроллеры СО
Другие устройства с любым типом нагрузки с потребляемой мощностью, адаптированной к устройству.
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Линейно-интерактивный ИБП
Одним из основных преимуществ данного типа источников питания является то, что он работает в интерактивном режиме с линией электропередачи. Это означает, что в случае падения напряжения в сети источник питания автоматически переключается на подключенную батарею, обеспечивая постоянное напряжение и бесперебойное питание оборудования.
Возможность взаимодействия с линией электропередачи позволяет более эффективно защищать подключенное оборудование от повреждений, вызванных нестабильным напряжением.
Еще одним преимуществом линейно-интерактивных ИБП является их относительно невысокая стоимость по сравнению с другими типами ИБП, например, с сетевыми источниками питания. Поскольку они не требуют столь высококачественных компонентов, они более доступны для малых предприятий и домашних пользователей.
Чистая синусоида
На выходе устройства формируется "синусоидальное" напряжение, такое же, как и в электросети. В результате он может питать индуктивные приборы (например, электроинструменты, воздушные компрессоры, кондиционеры, холодильники, морозильники и т.д.). Разумеется, необходимо тщательно подбирать источник питания к нагрузке.
Всегда под контролем
Благодаря ЖК-дисплею пользователь может контролировать основные параметры источника питания, такие как входное и выходное напряжение, частота в Гц, состояние батареи, нагрузка и текущий режим работы. Это обеспечивает постоянное наблюдение за состоянием устройства и позволяет быстро реагировать в случае необходимости.
Отсутствие электропитания - не проблема
Инженеры позаботились о функции "холодного старта" PM-UPS-5000MP, благодаря которой устройство может работать в режиме аккумулятора без предварительного подключения к электросети. Это полезное решение в случае внезапного отключения электроэнергии, когда необходим быстрый доступ к данным на настольном компьютере или другом устройстве.

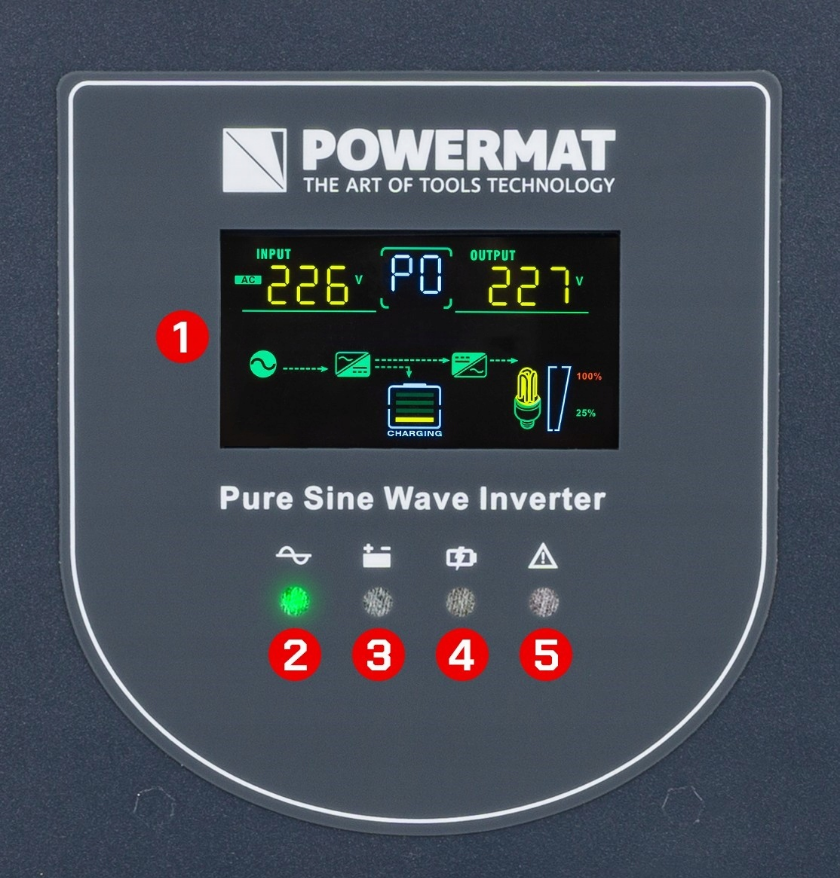

ЖК-ДИСПЛЕЙ
ЖК-дисплей
Светодиод питания переменного тока
Светодиод включенного инвертора
Светодиодный индикатор заряда батареи
Светодиод ошибки
Режимы работы
Режим ИБП: питание от сети с одновременной зарядкой аккумулятора, переключение на питание от аккумулятора в случае нестабильного напряжения или полного отключения сети.
Режим выпрямителя: заряд батареи без подачи питания на нагрузки.
Режим DC/AC-преобразователя: питание непосредственно от батареи без подключения к сети.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность: 5000 ВА / 4000 Вт
Напряжение: 230 В ПЕРЕМЕННОГО ТОКА

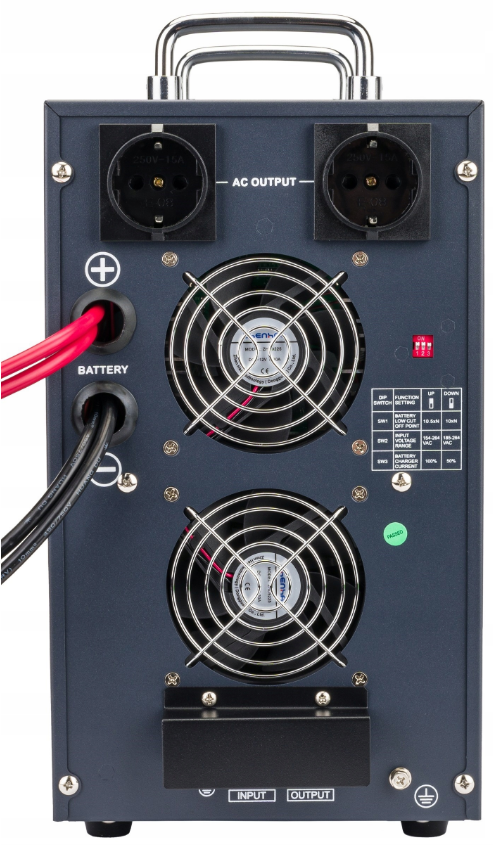

Выходные розетки: 2x розетки типа schuko с заземлением 230 В или клеммная колодка
Защита выхода: предохранитель C32
Частота: 50 Гц
Тип трансформатора: Тороидальный
Стабилизация напряжения: ДА
Форма волны напряжения: Чистая синусоидальная волна
Искажение формы волны: ?3%
Поддерживаемые типы аккумуляторов: 48 В - AGM VRLA и GEL
Напряжение зарядки: 54,5V
Максимальный ток заряда: 22A
Защита аккумулятора: при 41 В
Время переключения: <10 мс
Время работы ИБП: зависит от используемой батарейной установки
Звуковая сигнализация: ДА (описание в руководстве пользователя)
Масса изделия с упаковкой: 22,7 кг
Защиты:
Перегрузка,
Перезаряд и переразряд
Короткое замыкание
Тепловая
Защита от повышенного и пониженного напряжения

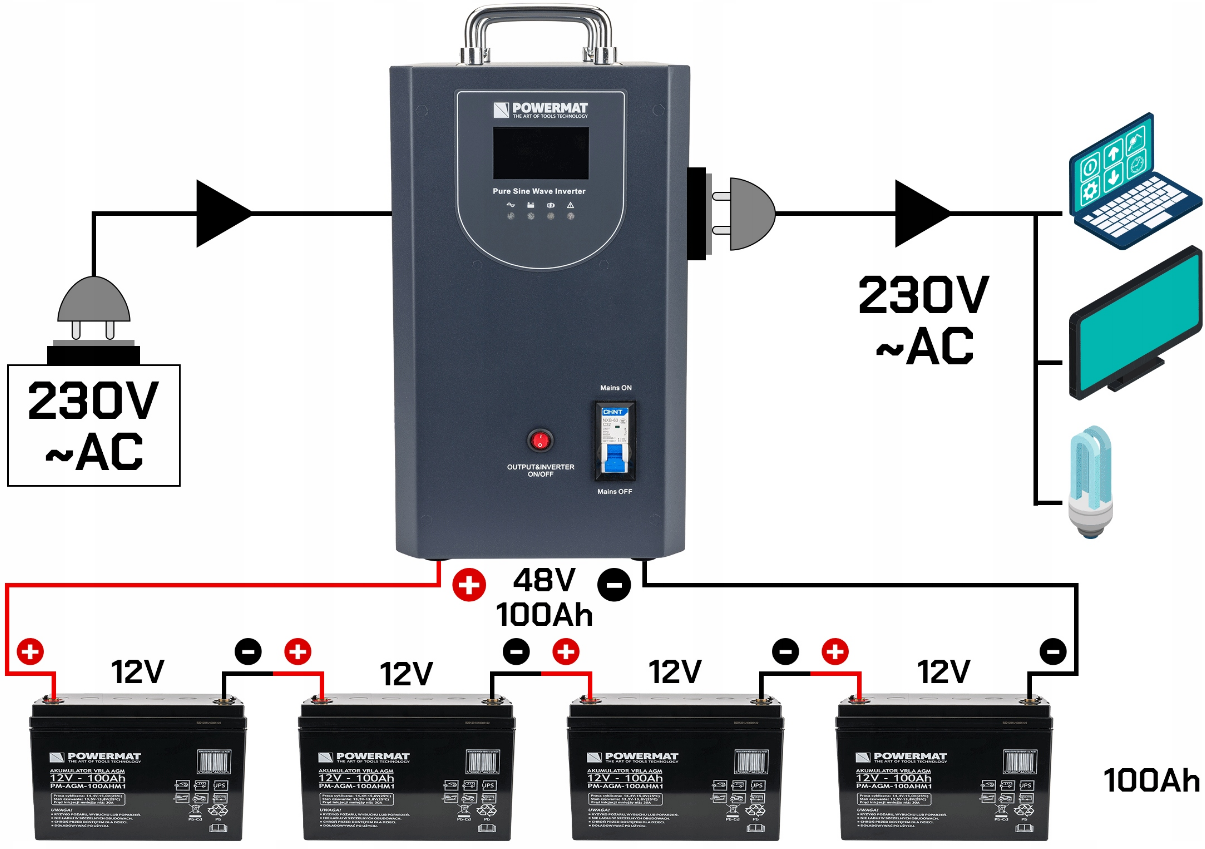

Схема подключения 12-вольтовых батарей (последовательное соединение) для получения блока на 48 В
Для нашего устройства требуется батарея с номинальным напряжением 48 В. Для этого можно использовать 4 батареи с напряжением 12 В и одинаковой емкостью, соединенные последовательно в соответствии с приведенной схемой.
Подключите батареи с одинаковым номинальным напряжением. Последовательно подключите аккумуляторы противоположными клеммами, т.е. разъемами "-" к "+".
Первая батарея будет иметь свободный разъем "+", а последняя - разъем "-"; используйте эти разъемы для подключения последовательного блока к ИБП.
При подключении последовательного блока к ИБП не забывайте соблюдать правильную полярность, как показано на рисунке. То есть, при одинаковой полярности, разъем "+" - к "+", а разъем "-" - к "-".
Таким образом, мы получим батарейный блок с напряжением, равным напряжению суммы используемых батарей, и одинаковой емкостью.
Важные замечания по последовательному соединению батарей:
При последовательном соединении следует дополнительно предусмотреть использование так называемого балансира напряжения, чтобы напряжение батарей было одинаковым. При последовательном соединении двух и более аккумуляторов напряжение отдельных аккумуляторов может быть разным, у одного оно будет высоким, у другого - низким. Различное напряжение батарей может привести к их неравномерной зарядке и разрядке.
Лучше всего комбинировать аккумуляторы с одинаковой емкостью.
Они должны быть изготовлены по одной и той же технологии.
Они должны одинаково использоваться.
Одинаковое состояние заряда батарей.
Кабели, используемые для соединения аккумуляторов, должны быть соответствующего размера и по возможности короткими.
При замене батарей на новые все батареи должны заменяться одновременно.

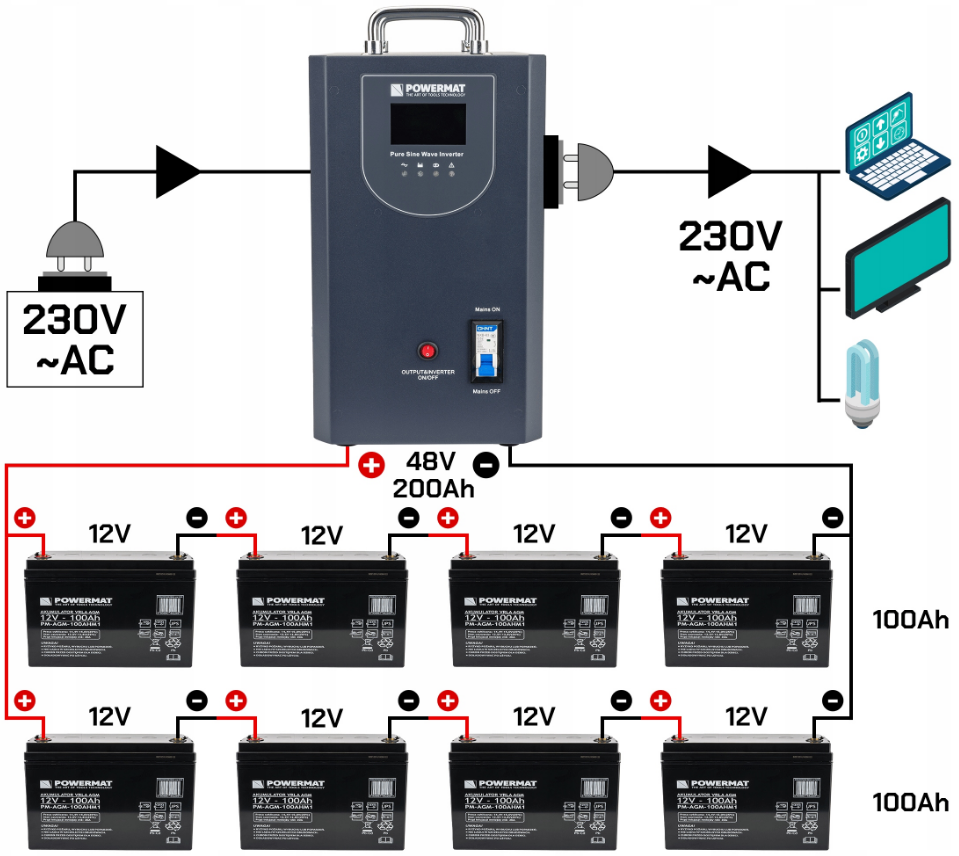

Схема подключения 12-вольтовых батарей (последовательно-параллельное соединение) для получения блока с напряжением 48 В и удвоенной емкостью.
Для этого типа подключения можно использовать 8 батарей с напряжением 12 В и одинаковой емкостью. Батареи соединяются параллельно в две последовательные упаковки по 4 штуки, как показано на примере схемы.
Подготовка двух одинаковых последовательных пакетов: Подключите 4 аккумулятора с одинаковым номинальным напряжением. Последовательно подключите батареи противоположными клеммами, т.е. разъемами "-" к "+".
Первый аккумулятор будет иметь свободную клемму "+", а последний - свободную клемму "-"; используйте эти клеммы для последовательного соединения блока из 4 аккумуляторов со следующим блоком аккумуляторов, создавая параллельное соединение между блоками. Следующее подключение должно быть выполнено аналогичным образом непосредственно к ИБП.
При подключении блока к ИБП не забывайте соблюдать правильную полярность, как показано на рисунке. То есть одинаковая полярность, "+" к разъему "+", а "-" к разъему "-".
Таким образом, мы получим батарейный блок с напряжением, равным напряжению суммы используемых батарей, и удвоенной емкостью.
Важные замечания по последовательно-параллельному подключению батарей:
Принципы и рекомендации по выбору и подключению батарей идентичны принципам и рекомендациям по последовательно-параллельному подключению.
Характеристики Powermat PM1219:- Количество выходных розеток: 2
- Цвет корпуса: Черный
- Гарантийный срок: 12
- Состояние: Новое
- Частота тока: 50
- Максимальная мощность: 4000
- Время переключения: 10
- Защита от перегрузки: Да
- Защита от перегрева: Да
|
|
